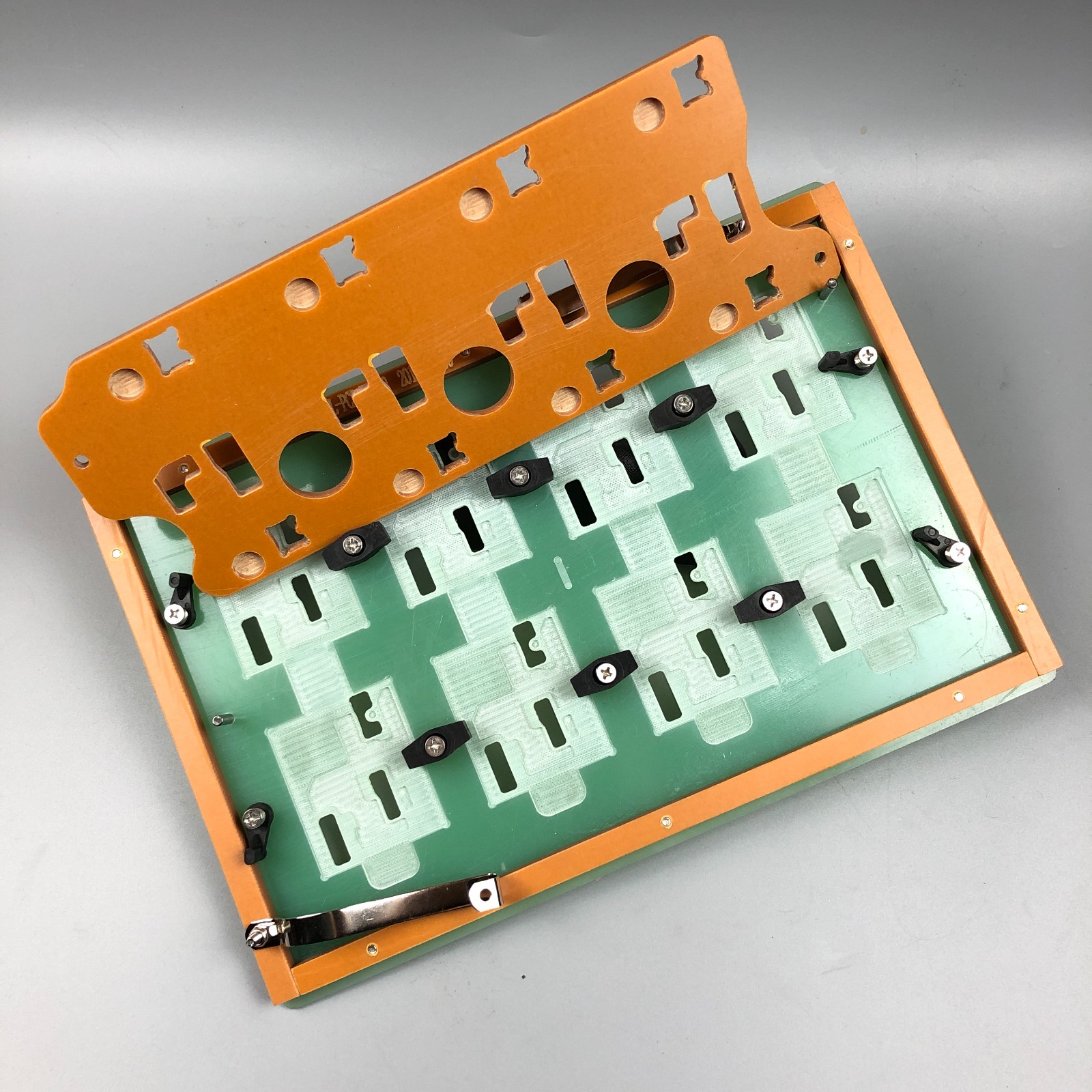

SMT治具（Surface Mount Technology Fixture）是用于表面貼裝技術（SMT）生產過程中的專用輔助工具，主要用于定位、支撐、保護或測試PCB（印刷電路板）及電子元件，確保SMT貼片、焊接、檢測等工序的精度和效率。以下是其核心功能和用途的詳細介紹：

一、SMT治具的主要功能

定位

固定PCB板的位置，確保其在印刷、貼片、回流焊等工序中不發生偏移。

通過定位孔、邊沿卡扣或真空吸附等方式實現高精度對位。

支撐與保護

防止PCB因高溫或機械應力變形（如回流焊時的翹曲）。

保護敏感元件（如BGA、連接器）免受擠壓或刮傷。

輔助工藝實施

錫膏印刷：鋼網治具（Stencil Fixture）確保錫膏準確印刷到焊盤上。

點膠：定位膠路，避免溢膠或漏膠。

屏蔽噴涂：保護特定區域不被涂覆（如三防漆噴涂治具）。

測試與檢驗

ICT（在線測試）治具：通過探針接觸測試點，檢測電路通斷或元件參數。

FCT（功能測試）治具：模擬實際工作環境，驗證PCBA功能是否正常。

AOI（自動光學檢測）支撐：固定PCB以便攝像頭掃描缺陷。

分板與切割

V-Cut或郵票孔設計的多聯板，通過分板治具實現無應力切割，避免元件損傷。
