產品簡介

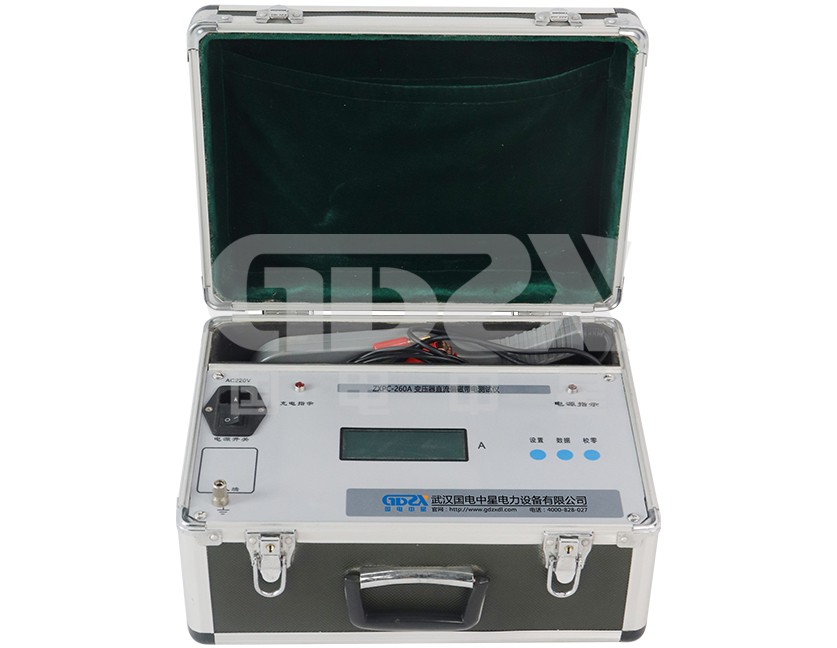

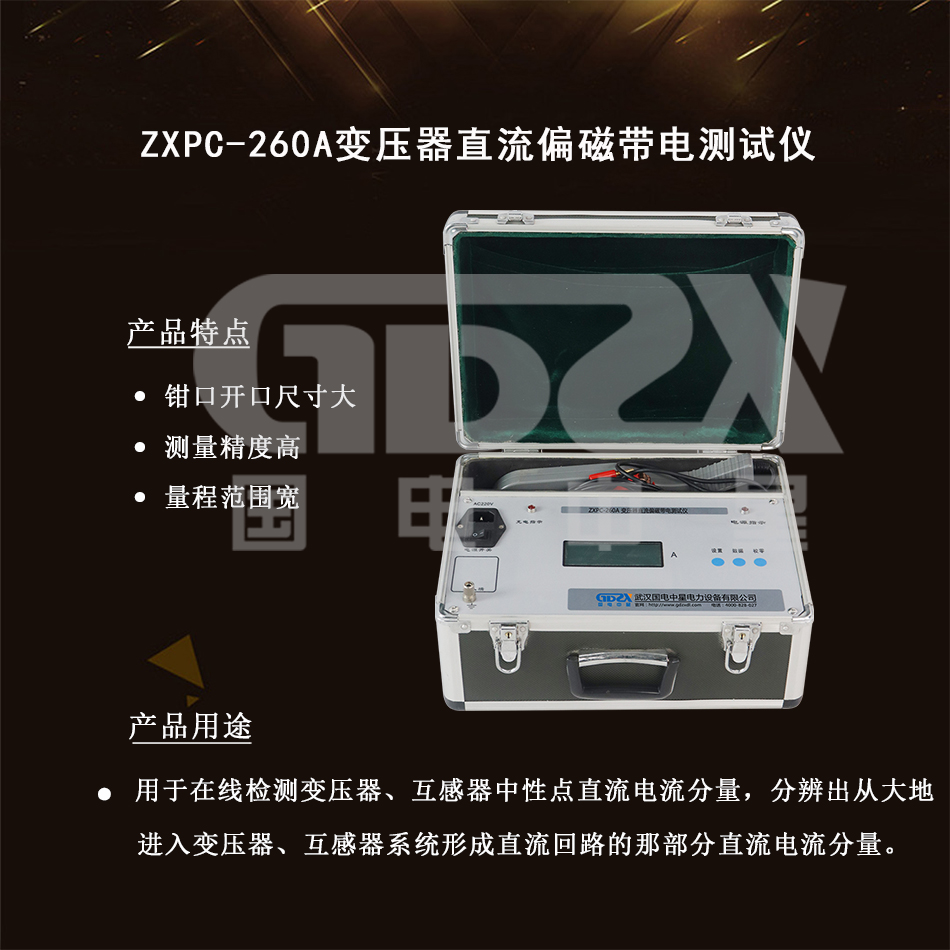

ZXPC-260A變壓器直流偏磁帶電測試儀主要用于在線檢測變壓器、互感器中性點直流電流分量，分辨出從大地進入變壓器、互感器系統形成直流回路的那部分直流電流分量。是為后續直流偏磁相關治理工作提供實測數據，分析、評估直流偏磁現象對監所測變壓器、互感器及電力系統的風險，從而達到防患于未然的目的，可起到故障早期預報的作用。廣泛應用于發電廠、變電站作為變壓器、互感器、電抗器等變電站電氣設備的在線監測。

性能特點

1.采用本公司開發的專用測量卡線鉗，鉗口開口尺寸大，測量精度高，量程范圍寬，能適應于不同規格截面的接地線，如：圓鋼、扁鋼等接地體。

2.采用電測法，在不改變原設備接線的情況下，信號取樣點選擇在變壓器、互感器中性點接地引出線處，直接測量并顯示出變壓器運行狀態下的直流電流值。

3.從變壓器、互感器中性點接地引出線處，直接測量出的信號中含有多種交、直流成分，該儀器能準確分辨出從大地流入變壓器的那部分直流分量。

技術指標

測量內容

運行變壓器、互感器中性點直流電流值（A）。

儀器組成

本儀器、專用測量卡鉗。

測量范圍

0.5～±20A(量程可擴展）

測量精度

3%±20個字

分辨率

0.1A

顯示屏

液晶數字顯示

供電電源

（交、直流兩用）

交流供電壓AC220V，同時兼顧給電池充電

直流鋰電池供電，儀器內自帶鋰3.7V電池及充電功能

使用條件

戶內、戶外、在線測量；環境溫度-10～60℃

外型尺寸

340×240×160mm

重量

2.8Kg
