產品簡介

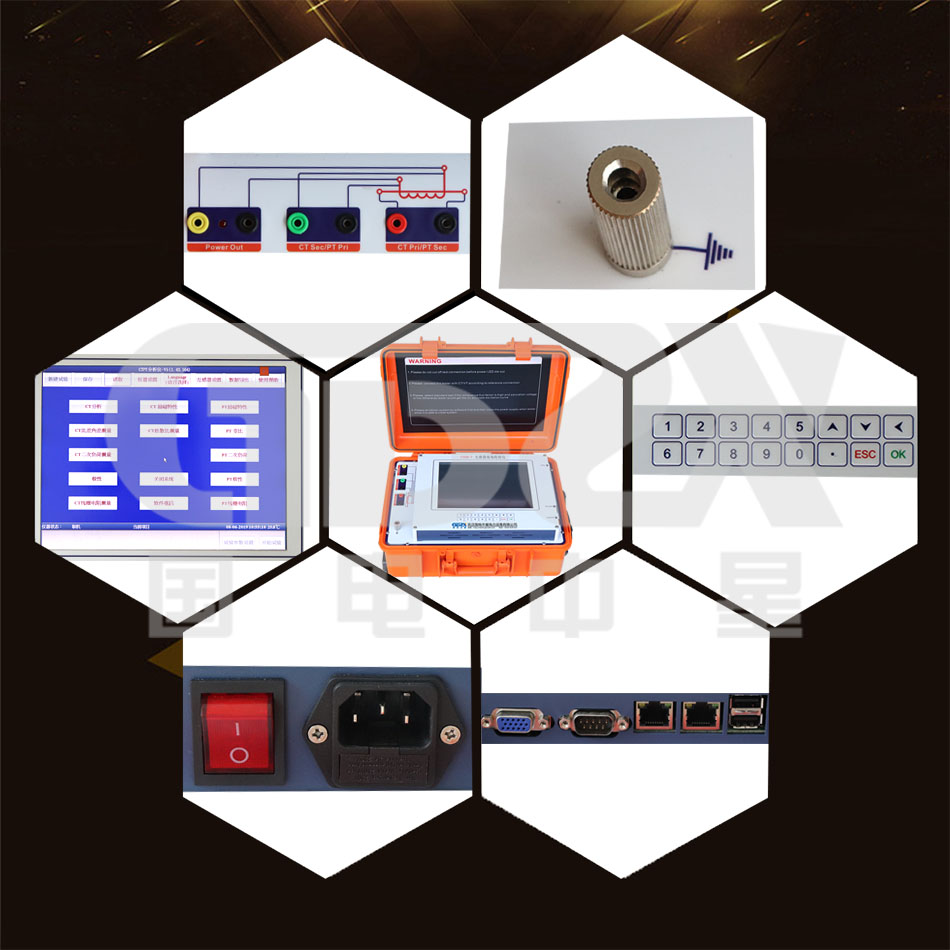

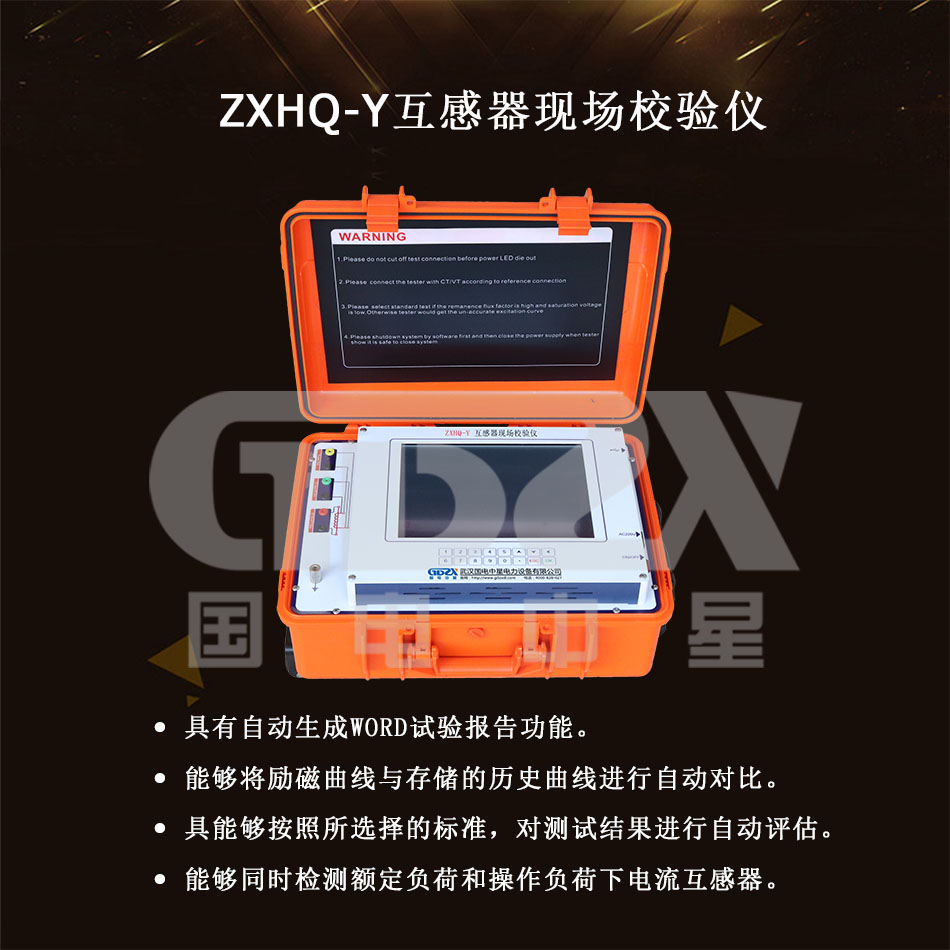

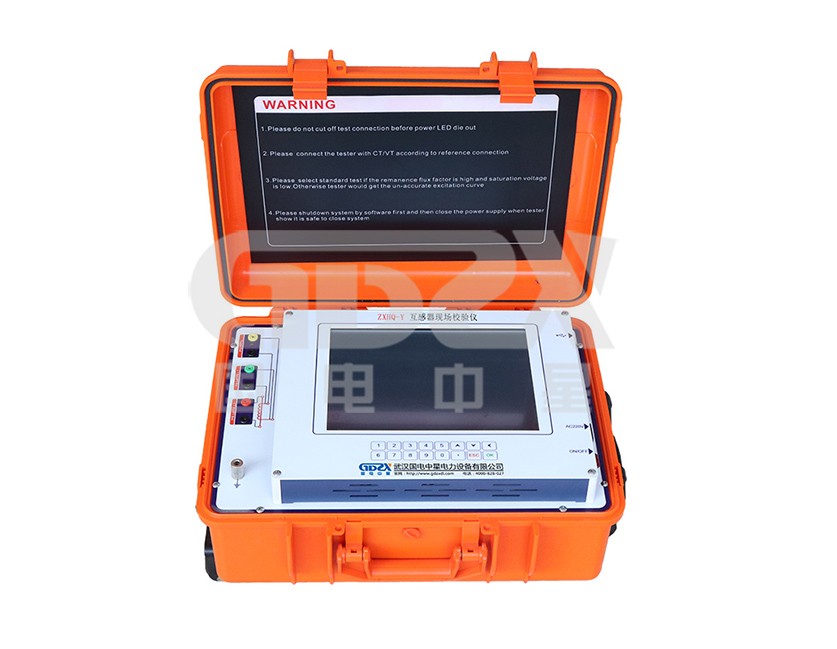

ZXHQ-Y互感器現場校驗儀按照IEC60044-1/GB1208, IEC60044-2GB1207，IEC60044-6/GB16847和C57.13設計的多功能電流電壓互感器特性測試儀，儀器可以獲得電流電壓互感器的勵磁特性，勵磁參數，砸比，砸比誤差，極性,線圈電阻和磁滯回線等多種試驗參數，被測電流互感器的拐點電壓可以達到45KV。

產品特性

CTPT分析儀用于電流互感器的以下試驗：

1、勵磁特性試驗

2、匝數比檢測

3、比差與角差校驗

4、極性校驗

5、二次繞組電阻測量

6、二次負荷測量

7、5%和10%誤差曲線測量

8、CT暫態特性測試與分析

9、CT銘牌自動推斷

10、拐點電壓/電流、準確限值系數、儀表保安系數、二次時間常數、剩磁系數、準確級、飽和與不飽及電感，拐點電動勢，極限電動勢和面積系數等CT 參數的測量

11、電流互感器鐵芯磁滯回線測量

CTPT分析儀還可用于電壓互感器的以下試驗：

1、PT匝數比檢測

2、PT極性校驗

3、PT二次繞組電阻測量

4、PT二次負荷測量??

裝置的應用場合主要有：

1、CT銘牌的參數校驗

2、CT接入當前負荷時參數校驗

3、分析CT的暫態特性對繼電保護裝置的影響。

4、PT的銘牌參數校驗

5、PT二次負荷校驗

技術參數

1 測試標準依據：

IEC60044-1, IEC60044-2, IEC60044-5, IEC60044-6, GB1207, GB1208,

GB16847, GBT4703, C57.13

2 輸入電源電壓：AC220V±10%，50Hz/60Hz±10%

3 輸出電壓：0.1~180V(AC)

4 輸出電流：0.001~5A(RMS)

5輸出功率：500VA

6 等效拐點電壓：45KV

7 電流測量：范圍：0~10A(自動量程0.1/0.4/2/10A)

wu差<±0.1%+0.01%FS

8 電壓測量：范圍：0~200V (自動量程1/10/70/200V)

wu差< ±0.1%+0.01%FS

9 匝數比測量：范圍：1~35000，

1~5000wu差<0.05%

5000~35000wu差<0.1%

10 比差測量

典型wu差<0.02% 保證wu差<0.1%

角差測量：精度：±2min，分辨率：0.01min

11二次繞組電阻測量范圍：范圍：0~8KΩ(自動量程2/20/80Ω/800Ω/8kΩ)

wu差< 0.2%RDG+0.02%FS，分辨率：0.1mΩ

12 溫度測量：-50~100度， 誤差<3度

13 CT二次負荷測量：0～160ohm(2/20/80ohm/160ohm)

wu差0.2%RDG+0.02%FS分辨率0.001ohm

14 PT二次負荷測量：0～80kohm(800ohm/8kohm/80kohm)

wu差0.2%RDG+0.02%FS分辨率0.1ohm

15 PT匝數比測量：范圍：1~30000，

1~10000wu差<0.1%

10000~30000wu差<0.2%

16 電磁式PT比差測量典型wu差<0.05%，保證wu差<0.1%

電磁式PT角差測量wu差<3分

17 能夠按照所選擇的標準，對測試結果進行自動評估，判斷互感器是否合格

18 能夠同時檢測額定負荷和操作負荷下電流互感器，電壓互感器的比差與角差

19 具有自動生成WORD試驗報告功能

20 具備批量制作WORD試驗報告功能，一次可以將選擇的所有試驗文件制作成格式規范的WORD報告

21 能夠?qū)畲徘€與存儲的歷史曲線進行自動對比

22 數據存儲組數：大于1000組

23 工作條件：溫度：-10℃～50℃，濕度：≤90%

24 尺寸：485mm×356mm×183mm

25 重量：15Kg
