產品簡介

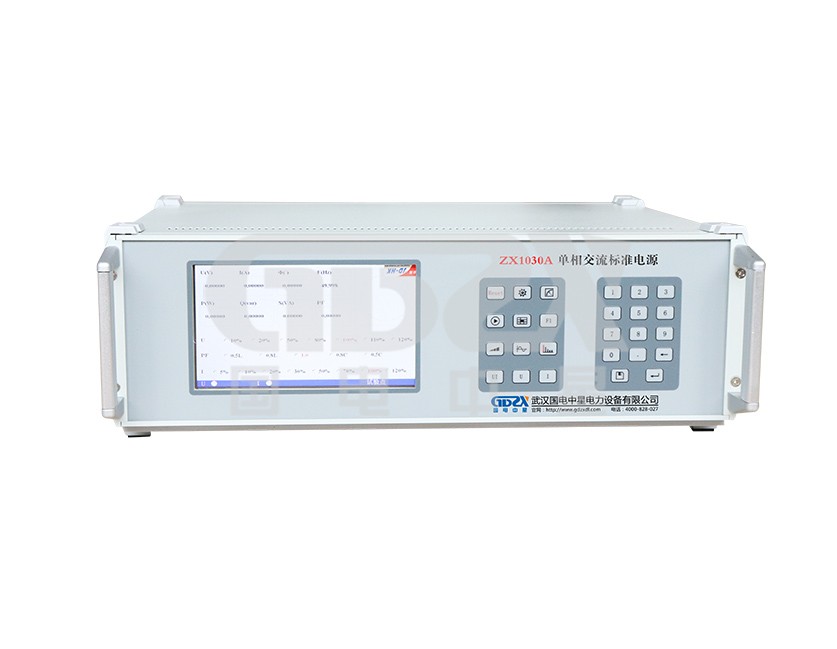

ZX1030A單相交流標準源采用豪華鋁合金機箱，配合可拆卸鋁合金掛表架，適用于1.0級及以下各種單相電能表的檢驗,它以豪華美觀的外形、精致的工藝、完善的功能和優異的性能，受到廣大用戶的青睞。

產品別稱

單相交流指示儀表檢定裝置、單相多功能電能表檢定裝置、電能表現場校驗儀 、單相交流儀表校驗裝置、變送器/交流采樣現場校驗儀、三用表校驗裝置、交流標準源、單相程控精密測試電源、標準測試電源、單相標準源、單相便攜式校驗裝置、電能表校驗裝置。

性能特點

1、采用表源一體結構，內置0.1級寬量程多功能數字標準表，可通過軟件讀取標準表各電參數。

2、采用DDS技術，大規模CPLD和RAM嵌入式系統，信號源輸出穩定性高、調節細度小、失真度小等特點。

3、采用RAM系統的7英寸彩色液晶屏，具有顯示信息多，直觀方便等優點。

4、采用PWM數字功放，具有超過90%以上的效率，300KHz的載波頻率，具有失真度小、發熱量小，效率高等優點。

5、具有完善的保護功能，具有電壓短路報警，電流開路和過載報警。

6、內置高穩定度恒溫晶振，輸出50KHz高精度脈沖，可測試電能表時鐘，配合校表管理軟件，可測試日計時誤差、時段投切誤差。（選配功能）

7、配置485通訊接口，可測試多功能電表的各種通訊試驗。（選配功能）

技術指標

1、裝置準確度等級：0.1 級

內置數字標準表精度：0.1級

2、輸出電壓：0～280V

額定電壓量程：100V～240任意標定

調節幅度每檔：0～120%連續可調

調節細度：優于0.01%

內置3路獨立電壓回路，每路輸出容量：≤15VA。

3、輸出電流：0.025A、0.1A、1A、5A、25A、100A

調節幅度：0～120%連續可調

調節細度：優于0.01%

輸出電流：5mA 精度：≦5%

4、輸出功率：電壓回路：≤100VA

電流回路：≤180VA

5、輸出電壓、電流、功率穩定度：≤0.05%/120S PF＝1

6、輸出電壓、電流波形失真度：≤ 0.5%

7、頻率范圍：45Hz～65Hz；調節細度:0.1Hz

8、移相范圍：-180.0o ～180.0° 調節細度:0.1°

9、指示儀表等級：電壓、電流表準確度為：土0.2%

相位表準確度為：土0.3o

頻率表準確度為：土0.1Hz

10、掛表數量：1~ 6塊

11、標準晶振：2×10-7(選配功能)

12、供電電源：AC 220V士10%～50Hz

13、功耗：300VA

14、工作環境：溫度20℃土5℃ 相對濕度≤85%

15、尺寸和重量：450×156×500 mm320Kg
