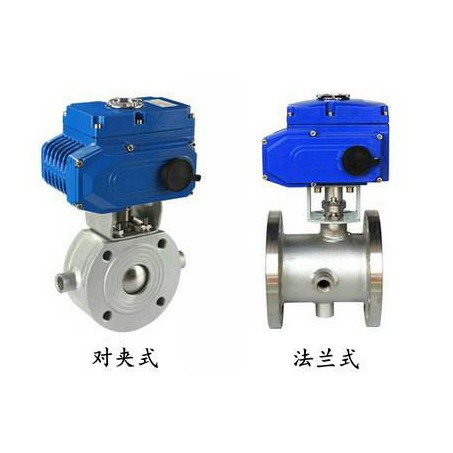

BQ941F重慶電動保溫球閥概述：

重慶大才閥門制造有限公司生產的BQ941F電動保溫球閥是采用電動角行程執行機構與夾套保溫球閥組成，具有良好的保溫保冷特性，且電動保溫球閥的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。采用一體化結構，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA控制信號或1-5VDC及220VAC電源即可控制運轉。夾套保溫電動球閥主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。由于電動保溫球閥采用整體式結構，因而夾套保溫球閥比一般球閥體積更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。

BQ941F重慶電動保溫球閥技術參數：

閥體及內件

閥體形式

兩段式鑄造閥體(外焊接夾套保溫)

公稱通徑

DN20～DN200

公稱壓力

PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K

法蘭標準

GB、JB、HG、JIS、ANSI、DIN

連接形式

法蘭式

壓蓋型式

螺栓壓緊式

適用溫度

-40～+450℃

球體形式

"O"型球體

流量特性

近似快開特性

密封填料

柔性石墨填料等

防護等級：相當IP65(或IP67)、隔爆標志：ExdⅡBT4、手操功能：手柄

環境溫度：-25～+70℃、環境濕度：≤95%

BQ941F重慶電動保溫球閥零件材料：

1

左閥體

鑄鋼、不銹鋼

2

右閥體

鑄鋼、不銹鋼

3

閥座

不銹鋼、硬質合金

4

球體

2Cr13+硬化處理、304、316

5

墊片

柔性石墨、聚四氟依稀

6

閥桿

2Cr13、304、316

7

填料

柔性石墨、聚四氟依稀

8

壓蓋

鑄鋼、不銹鋼

9

支架

鑄鋼、不銹鋼

10

執行器

根據實際配置而定
